ブレーキローターとは？部品、種類、そしてその仕組み

導入

ブレーキローターとは何でしょうか？ ブレーキローターとは、車輪と一緒に回転する金属製の円盤で、ブレーキパッドを挟み込む面を提供し、車両の動きを熱に変換します。一見単純な部品ですが、ローターは注文ミスや返品、あるいはローターが原因ではないトラブルの原因とされることが最も多い部品の一つです。.

自動車部品店にとっての課題は、棚に並んでいる2つのローターがほとんど同じように見えても、実際には異なる車種に適合する可能性があることです。修理工場にとっては、ブレーキ修理から2か月後にペダルが脈打つという顧客が戻ってくることが問題となります。購入者にとっては、発注書に記載すべき寸法、公差、仕上げを把握することが重要です。.

このガイドでは、ローターとは何か、その仕組み、構成部品と材質、主な種類、適合性を決定する寸法、振れとDTVの意味、ローターの不具合の兆候、交換時期、ブレーキパッドとローターの連携、ローターの製造方法と検査方法、そして適切な交換部品の選び方について解説します。当社はブレーキローターメーカーとして執筆しており、自社の加工ラインや試験ラボの数値を掲載する場合は、その旨を明記しています。.

ブレーキローター（ブレーキディスクとも呼ばれる）は、ホイールハブとホイールの間にボルトで固定された円形の金属部品です。ドライバーがブレーキをかけると、キャリパーが2枚のブレーキパッドをローターの両面に押し付け、その摩擦によってホイールの回転が減速します。.

では、車のローターとは具体的にどのようなものなのでしょうか？ローターとは、ほとんどのアルミホイールのスポークの間から見える大きな円盤のことです。ローターを間近で見るとどのような形をしているのでしょうか？一般的な乗用車のローターは、直径約250～350mmの鋳鉄製の円盤で、中央の隆起した部分（「ハット」）にボルト穴が開いています。外側の平らなリングは摩擦面です。ベンチレーテッドローターでは、2つの摩擦面の間に冷却フィンが詰まった隙間が見られます。新品のローターは通常、摩擦面が滑らかに機械加工されており、ハットとエッジは塗装またはコーティングされています。.

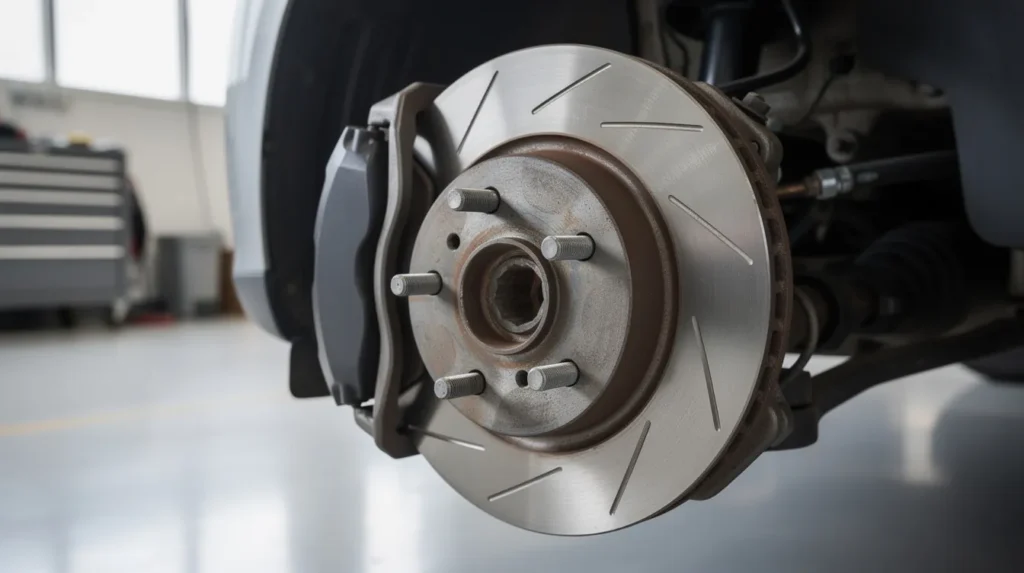

ブレーキローターはどこにありますか？

ローターはホイールの真後ろ、ホイールハブに取り付けられています。ホイールスタッドはローターのハット部分を貫通するため、ラグナットを締め付けるとローターはハブとホイールの間に挟み込まれます。キャリパーはステアリングナックルまたはアクスルブラケットに取り付けられ、ローターの外縁をまたぐように配置されています。.

現代の乗用車のほとんどは、前輪にディスクブレーキを採用している。後輪にもディスクブレーキを採用している車種も多いが、一部の小型乗用車や小型トラックでは依然として後輪にドラムブレーキが使用されている。また、一部の後輪ローターには、パーキングブレーキ用の小さなドラムがハット内部に組み込まれており、これはドラム・イン・ハット構造と呼ばれている。.

ブレーキローターの役割とは？

3つ目の問題点は、ローターに関する苦情のほとんどが始まる点です。ローターは車を完全に停止させることはできても、その形状がずれると、再び不具合が生じる可能性があります。.

ブレーキパッドがローターを締め付ける仕組み

ローターとキャリパーはペアで機能します。.

パッドはローターの両面を同時に挟み込むため、両面は平行でなければなりません。ローターの片側がもう片側よりも厚い場合、パッドは回転するたびに押し離されたり引き寄せられたりします。ドライバーはそれをペダルの脈動として感じます。.

摩擦が運動エネルギーを熱エネルギーに変換する仕組み

ブレーキをかけると、運動エネルギーが熱に変換されます。時速100kmで走行する2,000kgのSUVは、およそ770kJの運動エネルギーを持っていますが、完全に停止すると、そのほぼすべてが数秒以内に熱に変換されます。その熱の大部分は、パッドとローターの接触面で発生し、ローターへと流れ込みます。これは、ローターの質量と表面積がパッドよりもはるかに大きいためです。.

ブレーキング時に重量が前方に移動するため、フロントローターが制動力の大部分（乗用車の場合、通常60～70%）を担います。そのため、フロントローターは通常、フロントローターよりも大きく、厚く、通気孔が設けられています。.

ローターの放熱方法

ローターは質量に熱を蓄え、対流、放射、伝導によってハブを通して空気中に放出します。通気孔付きローターは回転しながら羽根を通して空気を送り込むため、同じ直径の固体ローターに比べて冷却効果を大幅に高めることができます。.

購入者にとって重要なのは、実用的な点です。用途に対して軽すぎたり、薄すぎたり、冷却性能が不十分なローターは、適合性検査には合格するかもしれませんが、発熱量が増え、摩耗が早くなり、ブレーキパッドの摩耗も早まります。.

ローターの主要部分は、摩擦面、ハットとハブの取り付け面、冷却羽根（通気孔付きローターの場合）、そして最小厚さを示すマーキングが施されたローターのエッジです。下の表は、外側から内側に向かって、ブレーキローターの簡単な図をテキスト形式で示したものです。.

摩擦面

摩擦面はローターの作動面です。ソリッドローターでは鋳造された一枚のプレートで構成され、ベント付きローターでは、ベーンで連結された2枚のプレート（チークと呼ばれる）で構成されます。摩擦面は平坦でなければならず、両面が互いに平行で、ハブの取り付け面に対して直角でなければなりません。.

表面仕上げも重要です。粗く深く加工された仕上げは、ノイズや馴染ませる速度の低下を引き起こす可能性があります。一方、表面が滑らかすぎると、パッドが転写層を形成しにくくなります。.

ローターハットとハブの取り付け面

ハットとは、摩擦リングをハブに接続する中央の隆起した部分のことです。その高さによって、摩擦リングがキャリパーに対してどの位置に配置されるかが決まります。ハットの背面はハブの取り付け面であり、平面かつ直角に加工されている必要があります。なぜなら、この面のわずかな誤差も外周部で振れとして増幅されるからです。.

冷却羽根

通気孔付きローターでは、内部の羽根が2枚の摩擦板を接続しています。直線状の放射状羽根は、同じローターを車両の左右どちら側にも取り付けることができます。方向性のある（湾曲した）羽根は空気をより効率的に送り込みますが、ローターが左右専用となるため、左側のローターを右側に取り付けると冷却性能が低下します。一部の設計では、羽根の代わりに支柱やピンを使用しています。.

ローターエッジと最小厚さのマーキング

ほとんどのローターには最小厚さを示すマーキングが施されており、通常は「MIN TH」に続いて「MIN TH 26.0 mm」といった数値が刻印または鋳造されています。これはハット部またはエッジ部にあります。この最小厚さは、ローターが使用中に許容される最小厚さです。これより薄い場合、ローターの質量が熱を吸収しきれず、ひび割れやキャリパーピストンの過伸展を引き起こす可能性があります。.

外縁部に小さな切削加工が施されているのを見かけるかもしれません。これらはバランス調整のための切削で、ローターの質量分布を補正し、高速回転時に振動が発生しないようにするためのものです。.

ブレーキローターは何でできているのでしょうか？乗用車や小型トラックのブレーキローターはほぼ全てねずみ鋳鉄製です。騒音や熱によるひび割れが懸念される場合は高炭素鋳鉄が使用され、カーボンセラミックは高性能用途に限られます。.

ねずみ鋳鉄

ねずみ鋳鉄は、鉄に含まれる黒鉛の薄片によって破断面が灰色に見えることからその名が付けられました。これらの黒鉛の薄片は、ローターの熱伝導性、振動抑制、そして加工性の向上に役立ちます。強度が高く、安価で、特性もよく理解されているため、ローターの標準材料として今もなお広く使われています。.

品質は化学組成と鋳造プロセスによって決まります。炭素、ケイ素、合金の含有量、冷却速度、黒鉛の形状はすべて、硬度、強度、熱特性に影響を与えます。.

高炭素鋳鉄

高炭素ローターは、標準グレードよりも炭素含有量の多い鋳鉄を使用しています。炭素含有量が多いことで減衰性能が向上し、ブレーキノイズが低減されるとともに、繰り返しの激しいブレーキングによる熱割れに対する耐性も向上します。多くの自動車メーカーは、ノイズが特に重要な車種に高炭素ローターを採用しています。.

カーボンセラミックローター

カーボンセラミックローターは、炭化ケイ素で強化された炭素繊維で作られています。鉄製ローターよりもはるかに軽量で、極端な温度にも耐えられますが、高価であり、対応するブレーキパッドが必要です。そのため、販売店の交換部品ラインナップに含まれることはほとんどありません。.

ブレーキローターの主な種類は、ソリッドタイプ、ベンチレーテッドタイプ、ドリルドタイプ、スロット付きタイプ、コーティングタイプです。店頭で販売され、修理工場で使用される標準的なブレーキローターのほとんどは、表面が平滑なソリッドタイプまたはベンチレーテッドタイプで、多くの場合、保護コーティングが施されています。.

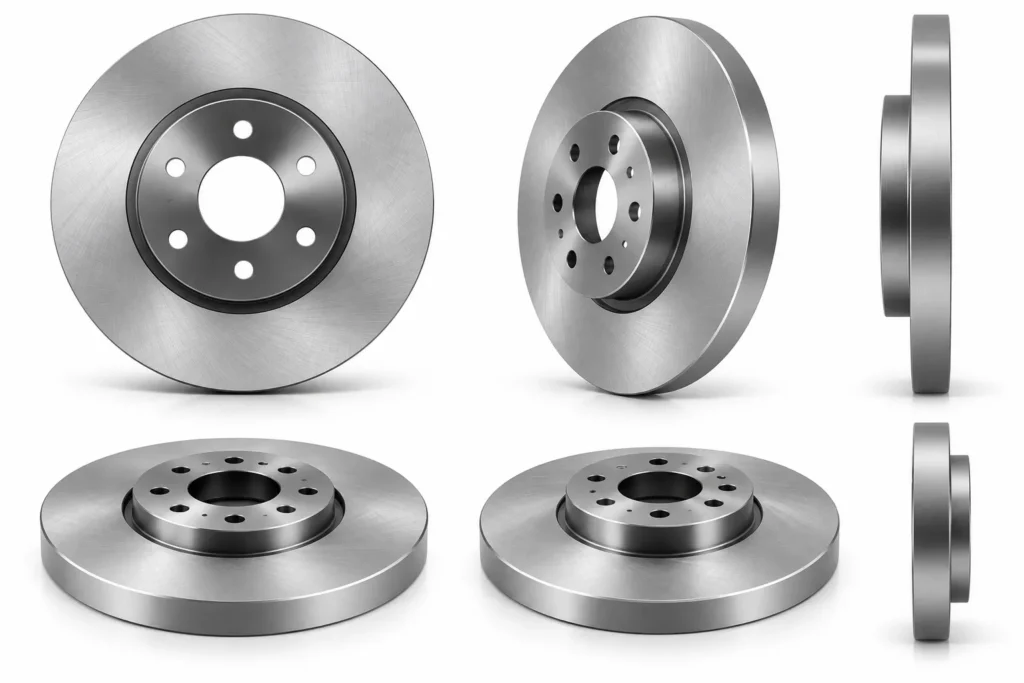

ソリッドブレーキローター

ソリッドローターは、鋳鉄製の一枚板でできています。コンパクトで軽量なので後輪車軸にも装着でき、価格も手頃です。ソリッドローターは、ブレーキの負荷が少ない乗用車の後輪や、小型軽量車の前輪によく使用されています。.

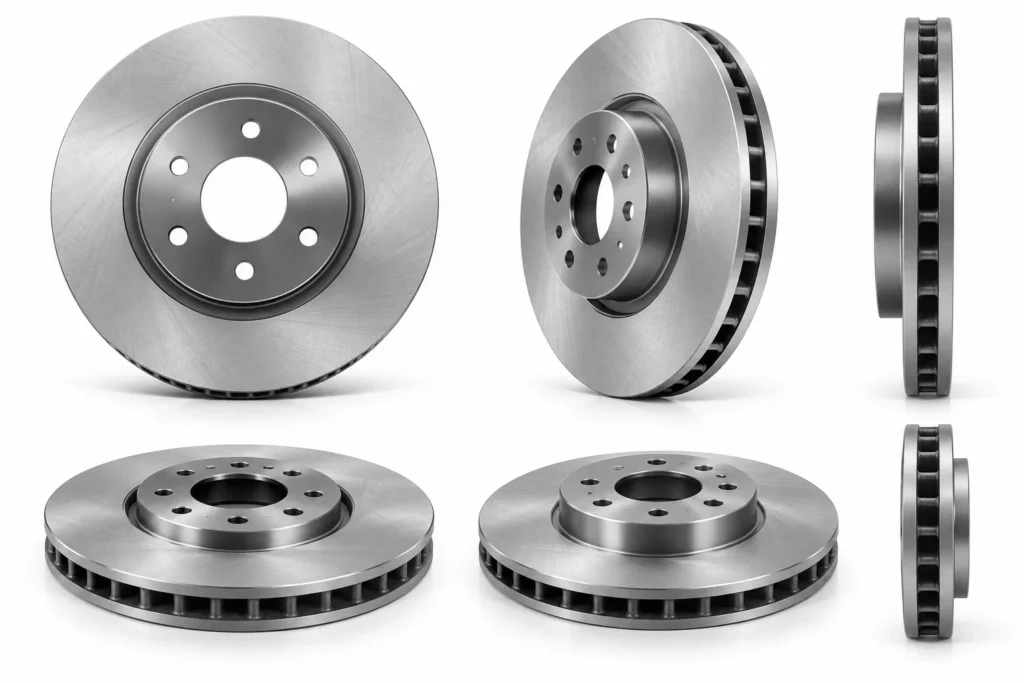

通気孔付きブレーキローター

ベンチレーテッドローターとは何でしょうか？これは、内部の冷却羽根で隔てられた2枚の摩擦板で構成されたローターです。ローターが回転すると、羽根が中心から外側へ空気を送り出し、熱を運び去ります。ベンチレーテッドローターは、現代のほとんどすべての乗用車の前輪車軸に標準装備されており、多くのSUVやトラックでは前後両車軸に採用されています。.

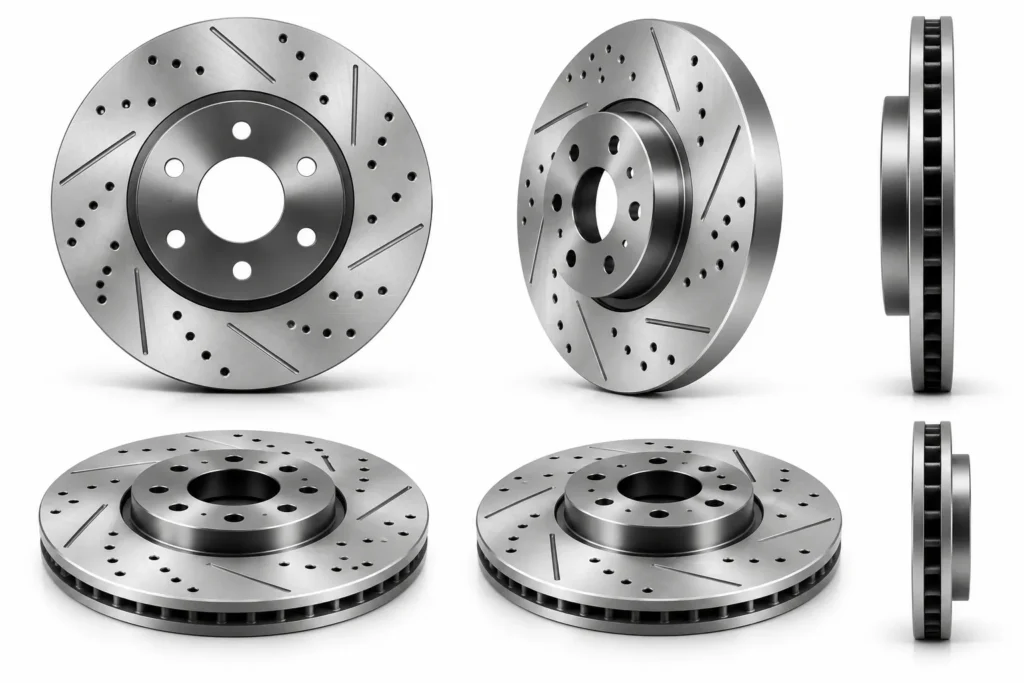

ドリル加工およびスロット加工されたローター

ドリルドローターは摩擦面に穴が開いており、スロットローターは浅い溝が加工されています。スロットはガス、水、パッドの摩耗粉を拭き取るのに役立ち、どちらのデザインもブレーキの外観を変えます。一般車両では、主に外観と雨天時の制動力が向上します。ドリル穴は高温下では亀裂の起点となる可能性があり、どちらのデザインもパッドの摩耗とノイズを増加させる傾向があります。ほとんどの交換作業では、純正品と同じプレーンフェイスのローターを選ぶ方が安全です。.

コーティングされたブレーキローター

コーティングされたローターは、ハット、エッジ、ベーンに保護層（多くの場合、亜鉛フレークまたは亜鉛リッチコーティング）が施されています。摩擦面はコーティングされていないか、最初の停止時に摩耗する薄い層でコーティングされています。コーティングされたローターとコーティングされていないローターのオプションについてお客様から質問があった場合、主な違いは腐食です。コーティングされていないローターのハットとベーンは、湿度の高い路面や塩が撒かれた路面ではすぐに錆び始め、箱の中や車両に取り付けた状態では見栄えが悪くなり、取り付け面に錆が蓄積するとハブの着座に影響を与える可能性があります。.

これらの試験条件は、中性塩水噴霧法に従って定義されています。 ISO 9227, これは、腐食防止の有無にかかわらず金属材料の耐食性を評価するために、35℃の5%塩化ナトリウム溶液を規定しています。北米では、同じタイプの試験が一般的に実施されています。 ASTM B117, 塩水噴霧（噴霧）装置の操作に関する標準的な手順。.

2つのローターは見た目が似ていても、取り付け方法は異なる場合があります。直径、厚さ、高さ、または内径が数ミリ異なるだけで、ローターが取り付けられなかったり、摩擦リングがキャリパーと一直線にならなかったり、振れが生じて振動の原因になったりすることがあります。これらの寸法こそが最も重要なのです。.

外径

外径によって、ブレーキパッドがローターに接触する位置と、ブレーキシステムの制動力が決まります。ローターが大きすぎるとキャリパーに干渉し、小さすぎるとパッドの一部がローターの端からはみ出してしまいます。多くの車種では、エンジンやグレードによってフロントローターの直径が複数用意されているため、直径だけを間違えると注文ミスにつながることがよくあります。.

ローターの厚さ

新しいローターの厚さと最小厚さはどちらも重要です。厚さによって、ローターがブレーキパッドの間にどのように収まるか、そしてどれだけの熱を吸収できるかが決まります。一般的な乗用車用ソリッドローターの厚さは約9～13mmですが、ベンチレーテッドローターは20～32mmであることが多いです。.

全高

全高（ハットハイトとも呼ばれる）は、ハブ取り付け面から外側摩擦面までの高さで測定されます。この高さによって、キャリパー内の摩擦リングの位置が決まります。直径と厚さが適切でも、高さが間違っているローターは、ブレーキパッドがローターの中心からずれた位置に接触したり、キャリパーに擦れたりする原因となります。.

センターボアとボルトパターン

センターボアは、ハブパイロット上でローターの位置を決定します。ボルトパターンとは、スタッド穴の数と、それらが配置される円の直径（PCD：ピッチ円直径）のことで、例えば5×114.3mmなどです。どちらもハブと完全に一致している必要があります。ローターは、正しい部品と直径と厚さが同じでも、ボアやPCDが異なる場合があります。.

これらの3つの用語は、振動に関する苦情のほとんどを説明するものです。このセクションでは簡単な概要を説明しますが、各トピックについてはそれぞれ詳細なガイドを作成する予定です。.

ブレーキローターの振れ

横振れとは、回転時にローター面が左右にどれだけ動くかを示すものです。これは、ナックルに取り付けられたダイヤルゲージを使用して、外縁から約10～13mm内側の摩擦面に接触させて測定します。横振れ自体は通常、すぐに振動を引き起こすことはありません。問題は、それが時間とともにどのように影響するかです。ローターがぐらつくと、回転ごとにパッドの特定の箇所が擦れ、その部分が不均一に摩耗し、厚みのばらつきが生じます。 ブレーキローターの振れ：原因、測定方法、許容範囲 測定手順を詳細に解説しています。.

ディスク厚さ変動（DTV）

DTVは、摩擦リングの周囲にある最も厚い点と最も薄い点の差です。これは、エッジから等距離にある8～12の等間隔の点でマイクロメーターを使用して測定されます。パッドがローターの厚みに追従し、油圧システムを介してペダルに伝達するため、100分の1ミリメートル程度の非常に小さな変化でも脈動として感じられることがあります。測定方法については、を参照してください。 ディスク厚さ変動（DTV）：その定義と測定方法.

ブレーキジャダーと「ローターの歪み」に関する誤解

運転中にブレーキペダルに脈動を感じた場合、よくある診断は「ローターの歪み」です。しかし、ほとんどの場合、ローターは曲がっていません。振動の原因は、振れ、パッドの付着ムラ、または腐食ムラによる厚みのばらつきです。.

振動またはペダルの脈動

ブレーキペダルが脈動したり、ブレーキ時にハンドルが振動したりするのは、ローターに関する最も一般的な不具合です。前述のとおり、これは通常、厚みのばらつきを示しています。ローターを交換する前に、ハブ面に錆や異物がないか確認し、振れとDTVを測定し、ホイールナットが均等に締め付けられていることを確認してください。.

溝と不均一な摩耗

摩擦面にできる同心円状の溝は、パッドとローターの間に挟まった硬い粒子、あるいはパッドが摩耗してバックプレートまで達したことが原因です。この金属同士の接触が、ドライバーが「ブレーキの擦過音」と呼ぶ、耳障りな擦過音です。これは通常、パッドが摩耗し、ローターが損傷していることを示しています。外縁部の隆起は、ローターの摩耗具合を表しています。.

熱によるシミやひび割れ

摩擦面に青みがかったり、暗かったり、光沢のある斑点が見られる場合は、過熱の兆候です。鉄の構造が変化した箇所には硬い部分ができ、これらの部分は他の部分とは異なる摩耗を示します。端から伸びる細いひび割れや、表面全体に広がる熱によるひび割れは、ローターの交換が必要であることを意味します。.

錆と腐食

雨天後や夜間駐車後に表面に薄い錆が発生するのは正常で、数回停車すれば拭き取れます。問題となるのは、上記のGMの事例のように腐食が不均一になったり、摩擦面に穴が開いたり、ハブの取り付け面に錆が蓄積して振れが生じたりする場合です。.

ローターが最小厚さを下回る

ローターが規定の最小厚さを下回ると、熱を吸収するために必要な質量が失われます。そのため、高温になりやすく、ひび割れやすくなり、キャリパーピストンが設計以上に突き出てしまう可能性があります。交換が必要です。.

ローターの厚さが最小厚さ以下になった場合、表面の損傷が修復不可能な場合、振れやDTVが修正できない場合、または亀裂、熱損傷、深刻な腐食がある場合は、ローターを交換してください。.

修理工場によっては、ローターの表面研磨を行う場合もあります。ローターの研磨とはどういうことか疑問に思ったことがある方もいるかもしれませんが、これはブレーキ旋盤で両面から薄い層を削り取り、平らで平行な表面を復元する作業です。十分な厚みが残っていれば研磨で済む場合もありますが、交換が必要かどうかはローターの状態と車両の仕様によって異なります。.

最小厚さ

ローターの外周から約10mm内側の数箇所で、マイクロメーターを使用して厚さを測定します。最も低い測定値をMIN THの目盛りと比較してください。表面研磨では材料が除去されるため、最小値に近いローターは加工後に薄くなりすぎる可能性があることに注意してください。.

深刻な表面損傷

浅い摩耗痕は正常です。深い溝、大きな縁、または金属同士の接触による表面の傷は接触面積を減少させ、新しいパッドの馴染むのに時間がかかります。ローターを機械加工すると最小厚さを下回る場合は、交換してください。.

過剰なランアウトまたはDTV

まずハブに問題がないか確認してください。ハブ面とローター取り付け面を清掃し、ホイールナットを規定トルクで締め直し、再度測定してください。それでも振れやDTVが規定値を超えている場合は、ローターの修正または交換が必要であり、ハブフランジの振れも確認する必要があります。.

ひび割れ、熱による損傷、または深刻な腐食

ひび割れ、激しい熱による変色、深い腐食は交換が必要な状態です。また、これらの症状は、ブレーキキャリパーの引きずり、パーキングブレーキの固着、不適切なブレーキパッドの使用、重い荷物の牽引に使用された車両など、原因を探る必要がある兆候でもあります。.

パッドとローターの接触

ローターとブレーキパッドの違いは単純です。パッドは柔らかく交換可能な摩擦部分で、ローターはパッドが押し付けられる硬い金属面です。しかし、両者は一体となって摩擦力を発揮します。ブレーキ性能は、パッド面とローター面の接触の均一性によって決まります。完全に均一に接触すれば、スムーズなブレーキングと均一な摩耗が実現しますが、接触が不十分だと、ホットスポット、異音、そして不均一な摩耗粉の発生につながります。.

ローター表面の状態

新品のブレーキパッドは平らな面を持っています。ローターに溝があったり、縁が盛り上がっていたり、表面が滑らかになっていたりすると、パッドは最初は高い部分しか接触しません。そのため、ブレーキの効きが弱くなり、パッドの一部が過熱し、異音が発生しやすくなります。これが、ブレーキパッド交換のたびにローターの状態を確認する必要がある理由です。.

移送層と敷料

パッドがローターに馴染む過程で、摩擦材が薄く均一な層を形成します。そして、パッドはこの層に対して摩擦力を発揮します。均一な層は一定の摩擦力を生み出しますが、層の厚さが不均一だと厚みのばらつきや振動が発生します。.

新しいブレーキパッドを装着しても、必ずしも新しいブレーキローターが必要ではない理由

新しいブレーキパッドに交換しても、必ずしもローターを交換する必要はありません。ローターの厚さが最低基準以上で、振れやDTVの許容範囲内であり、深い溝、ひび割れ、熱による損傷がない場合は、再利用できます。多くの車両では、ローター1セットにつきブレーキパッドを2セット使用します。交換の判断は、習慣ではなく、測定に基づいて行うべきです。.

ローターの鋳造、機械加工、検査方法によって、使用中にローターが平坦で静音性を維持できるかどうかが決まります。以下にその工程の概要を示します。詳細な手順については、記事「ブレーキローターはどのように作られるのか？」をご覧ください。また、当社のウェブサイトでもその工程をご覧いただけます。 ブレーキ部品工場 ページ。.

鋳造および機械加工

表面仕上げおよびコーティング

摩擦面は、最終的な旋削または研削加工により、一定の粗さに仕上げられます。コーティングされたローターは、ハット、エッジ、ベーンにコーティングが施され、摩擦面はマスキングされるか、またはすぐに摩耗する薄い層で覆われます。パッケージは、摩擦面を湿気や衝撃から保護する必要があります。.

厚さおよび寸法検査

各バッチは、図面と照らし合わせて外径、厚さ、全高、センターボア、ボルト円周、穴径、硬度、および指定されている場合は冶金学的特性について抜き取り検査を行う必要があります。方向制御ローターについては、左右のマーキングが正しいかどうかを確認します。.

ランアウトおよびDTV検査

振れとDTVは、車両と同様に、ローターをハブ面に取り付ける治具で測定されます。 品質管理 ブレーキローターの目標値は、横方向振れが0.03mm以下、DTVが0.015mm以下であり、結果はバッチごとに記録される。.

車両適合情報および純正部品番号

ステップ1： 車両の年式、メーカー、モデル、エンジン、グレードを特定してください。カタログに複数のローターオプションが表示されている場合は、車体番号（VIN）を取得してください。.

ステップ2： 純正部品番号（OE番号）または現在のサプライヤーの部品番号を記録してください。部品が更新されると純正部品番号も変更されるため、代替部品がないか確認してください。.

ソリッドデザインまたは通気孔付きデザイン

ステップ3： 元のローターがソリッドタイプかベントタイプか、またベントタイプの場合は、羽根がストレートタイプか方向性タイプかを確認してください。方向性タイプのローターは、左右で部品番号が異なります。.

ローター寸法

ステップ4： 外径、厚さ、全高、センターボア、ボルトパターンを確認してください。用途が不明な場合は、古いローターを測定してください。.

前部または後部の位置

ステップ5： 車軸を確認してください。フロントローターは通常、ブレーキの大部分を担うため、より大きく、厚く、通気孔付きです。リアローターは多くの場合、より小さく、ソリッドタイプで、パーキングブレーキ用のドラムインハットを備えているものもあります。フロントローターとリアローターは同じですか？ほとんどすべての車両で、いいえ。直径、厚さ、高さ、場合によってはデザインが異なるため、別々のSKUとしてリストする必要があります。.

相互参照および購入リスト

ステップ6： OE番号またはサプライヤー番号と新しい部品番号を照合し、寸法が一致することを確認してください。.

ステップ7： 新製品の場合は、大量注文の前にサンプルを取り寄せ、旧ローターと比較してください。旧部品の横の平らな面に置いて、直径、高さ、穴径、穴の位置、羽根の向き、MIN THの刻印などを確認してください。見た目は「合っている」ように見えても、高さが1ミリでも異なるサンプルは、返品につながる典型的な不一致です。.

ステップ8： 確定した仕様を発注書に記載してください。

自動車部品店が確認すべきこと

店舗にとって、ローターはかさばって重いため、パッドよりも棚のスペースや輸送コストが重要になる。.

同じ車種用のパッドとローターを一緒に購入することで、補充も簡単になります。 自動車部品店向けのブレーキ部品ソリューション ページには、複数のSKUを組み合わせた注文やプライベートブランドのパッケージングも含まれます。.

修理工場がチェックすべき事項

ショップにとって、ローターの返品のほとんどは取り付けに関連しています。ハブ面を金属が露出するまで清掃し、トルクレンチを使用してホイールナットを順番に締め付け、振れをチェックし、適切なパッドを取り付けて慣らし運転を行います。 修理工場向けブレーキ部品ソリューション このページでは、当社が振動および騒音診断をどのようにサポートしているかを説明しています。.

交換用ローターが車両とその用途に適しているかどうかは、以下の6つの要素がうまく連携して機能するかどうかにかかっています。

寸法を間違えると、ローターは決して適合しません。取り付け寸法は正しくても、振れを無視すると、車両に脈動が生じます。車軸と気候に適した設計を選択し、交換前に寸法を測定し、外観に頼るのではなく、購入注文書に仕様を記入してください。.
